Ø 性能特点

· 压力损失小，量程范围宽，精度较高；

· 无可动机械零件，结构简单而牢固便于安装和维护；

· 检测传感器不直接接触介质，性能稳定，寿命长；

· 传感器输出为脉冲信号，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管段式、插入式流量传感器形式；

· 采用消扰电路和抗振动传感头，具有一定的抗环境振动性能；

· 长期使用稳定可靠，维护简易。

测量介质：液体、普通气体、蒸汽

         （单相介质或可以认为是单相的介质）

测量范围：管段式（满管式）DN15~DN300

          插入式 DN200~DN1500（具体参照后面）

流速范围：液体：0.35~7.0m/s  气体：5.0~60.0m/s

          蒸汽：6.0~70.0m/s（具体参照后面）

介质温度：-40℃~300℃；

压力等级：1.6Mpa、2.5Mpa、4.0Mpa

精度等级：液体1.0级，气体1.5级，插入式2.5级

量 程 比：1:10~1:20

材    质：304或316不锈钢

雷 诺 数：正常2×10³~7*10   扩展1*10~7*10

阻力系数：满管式Cd≤2.6

允许振动加速度：≤0.2g

输入信号频率：0~3000Hz

防护等级：普通型：IP65

防爆等级：本质安全型：EX（ia）ⅡCT2-T5

          隔爆型：ExdⅡBT2-T5

环境温度：-20℃~60℃

相对湿度：5%~90%

大气压力：86~106kPa

供电电源：24VDC ，功耗＜0.5W

          电池供电3.6V（不带温压补偿型）

输出信号：①脉冲输出，2~3000Hz

            低电平＜1V，高电平＞5V

          ②二线制或三线制4~20mA输出

            防爆负载≤300Ω，非防爆负载≤500Ω

通讯接口：RS485通讯协议：MODBUS-RTU协议（可选HART）

安装方式：插入式、法兰式、法兰夹装式

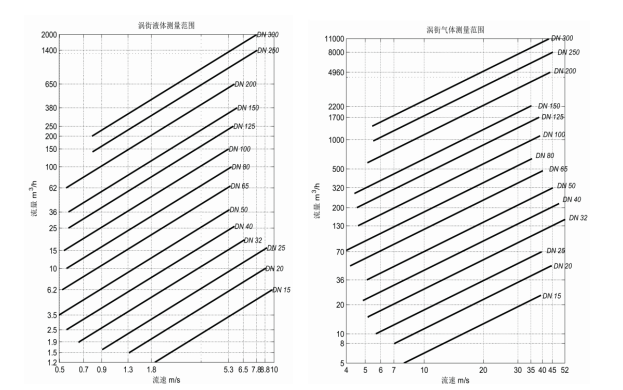

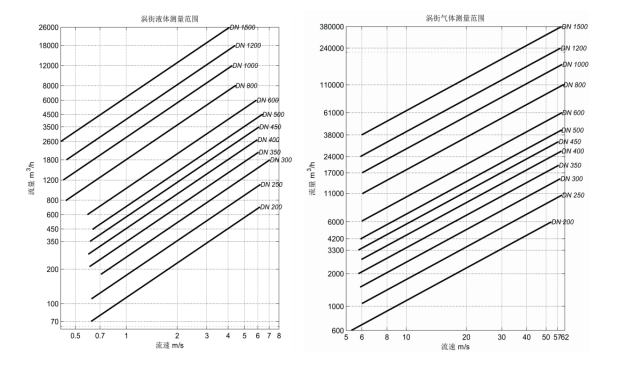

仪表口径

(mm)

管道式

插入式

液体

测量范围(m³/h)

气体

测量范围(m³/h)

液体

测量范围(m³/h)

气体

测量范围(m³/h)

15

1.2~6.2

5~25

20

1.5~10

8~50

25

1.6~16

10~70

32

1.9~19

15~150

40

2.5~26

22~220

50

3.5~38

36~320

65

6.2~65

50~480

80

10~100

70~640

100

15~150

130~1100

     125

     25~250

    200~1700

150

36~380

280~2240

200

62~650

580~4960

70~700

600~6000

250

140~1400

970~8000

110~1100

1060~10600

300

200~2000

1380~11000

180~1800

1500~15000

350

210~2100

2000~20000

400

270~2700

2700~27000

450

350~3500

3300~33000

500

450~4500

4200~42000

600

600~6000

6100~61000

800

800~8000

11000~110000

1000

1200~12000

17000~170000

1200

1800~18000

24000~240000

1500

2600~26000

38000~380000

口径

连接方式

常规耐压

特制耐压

DN15~DN100

法兰

1.6MPa

4.0MPa

夹装

2.5MPa

DN125~DN300

法兰

1.6MPa

夹装

1.6MPa

DN200~DN1500

插入式

1.6MPa

无
